In-Flight Altitude Visualization
Cette fonctionnalité permet de suivre les informations d’altitude en vol, assurant une meilleure visibilité et une sécurité accrue lorsque le drone exécute des missions automatisées ou lors de vols manuels.
Overview
La fonctionnalité In-Flight Altitude Visualization fournit des informations d’altitude en temps réel, relatives au niveau de vol actuel du drone. Elle aide les opérateurs à suivre des paramètres clés : capacité d’ascension restante, proximité de la docking station et distance au sol pendant les missions et les vols manuels.
In-Flight Altitude Visualization
Info
Tous les paramètres liés à l’altitude sur la Drone Card sont référencés à l’altitude actuelle du drone :
- Les valeurs positives indiquent des altitudes au-dessus de l’altitude actuelle.
- Les valeurs négatives indiquent des altitudes en dessous de l’altitude actuelle.

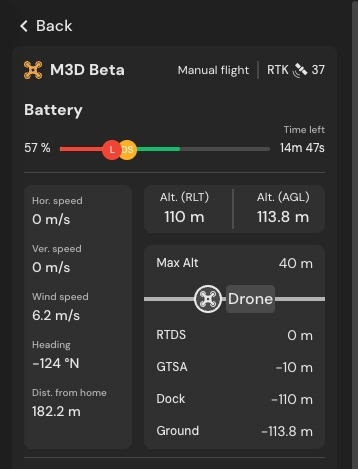

Les paramètres suivants s’affichent dans la Drone Card :
- Max Alt : distance restante que le drone peut encore monter avant d’atteindre son altitude maximale.
- RTH (Return to Home) : différence d’altitude entre l’altitude actuelle du drone et l’altitude à laquelle il initiera l’approche vers la docking station.
- Dock : altitude du drone relative à l’altitude de la docking station.
- Ground : hauteur du drone au-dessus du niveau du sol.
Tip
Les valeurs d’altitude Max Alt et RTH peuvent être configurées dans les device settings du drone.
Accessing In-Flight Altitude Visualization

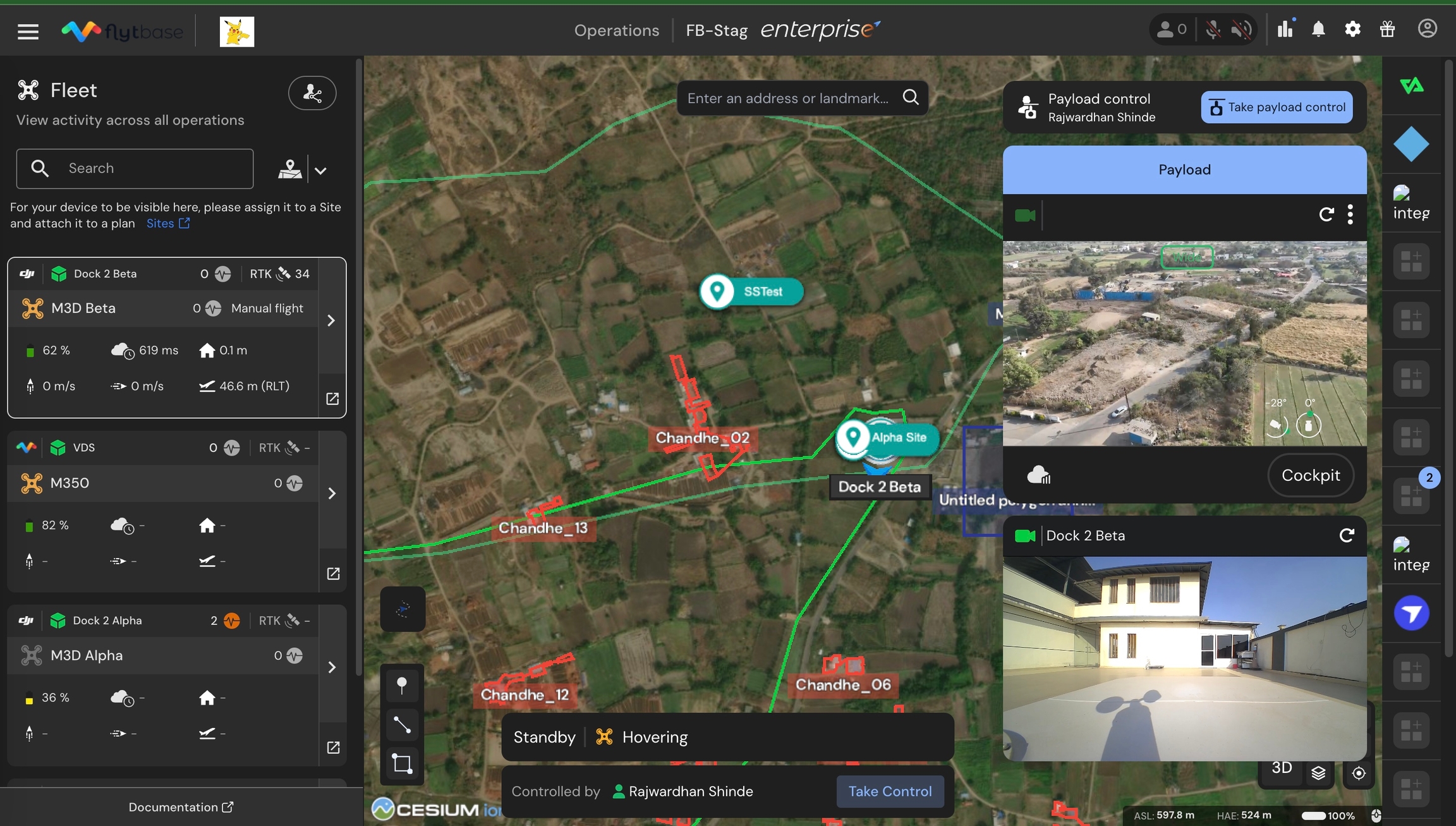

- Allez à l’onglet ‘Fleet’ dans le Navigation Drawer de l’Operations Dashboard.
- Cliquez sur la carte (card) du drone que vous souhaitez contrôler.
- Dans la vue détaillée du drone, repérez le panneau de contrôle ‘Missions’.
- Sélectionnez la path/grid mission souhaitée dans la liste, ou envoyez une commande Go To Location (GTL).

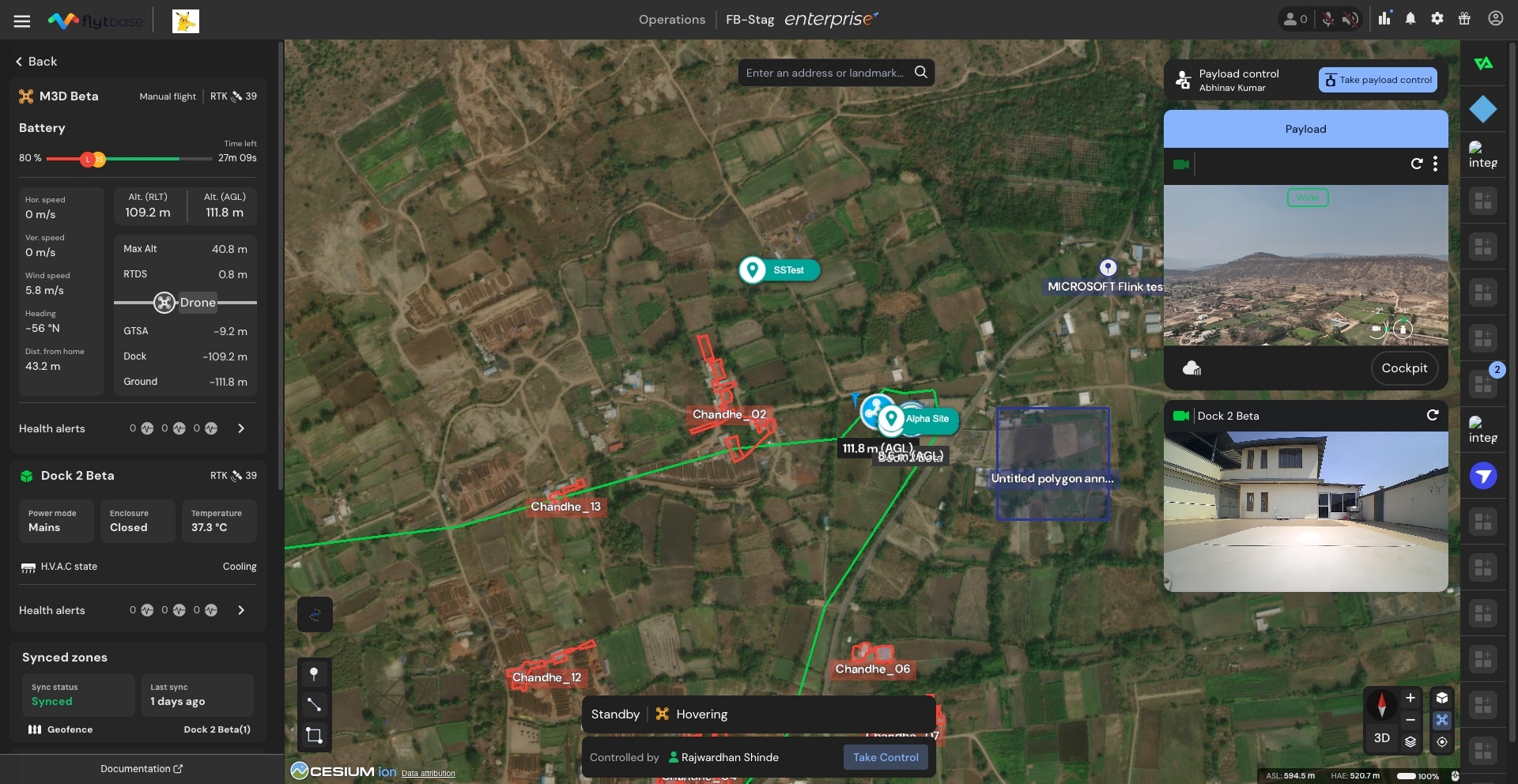

- Une fois le drone décollé, vous verrez la visualisation d’altitude en temps réel dans la vue fleet.

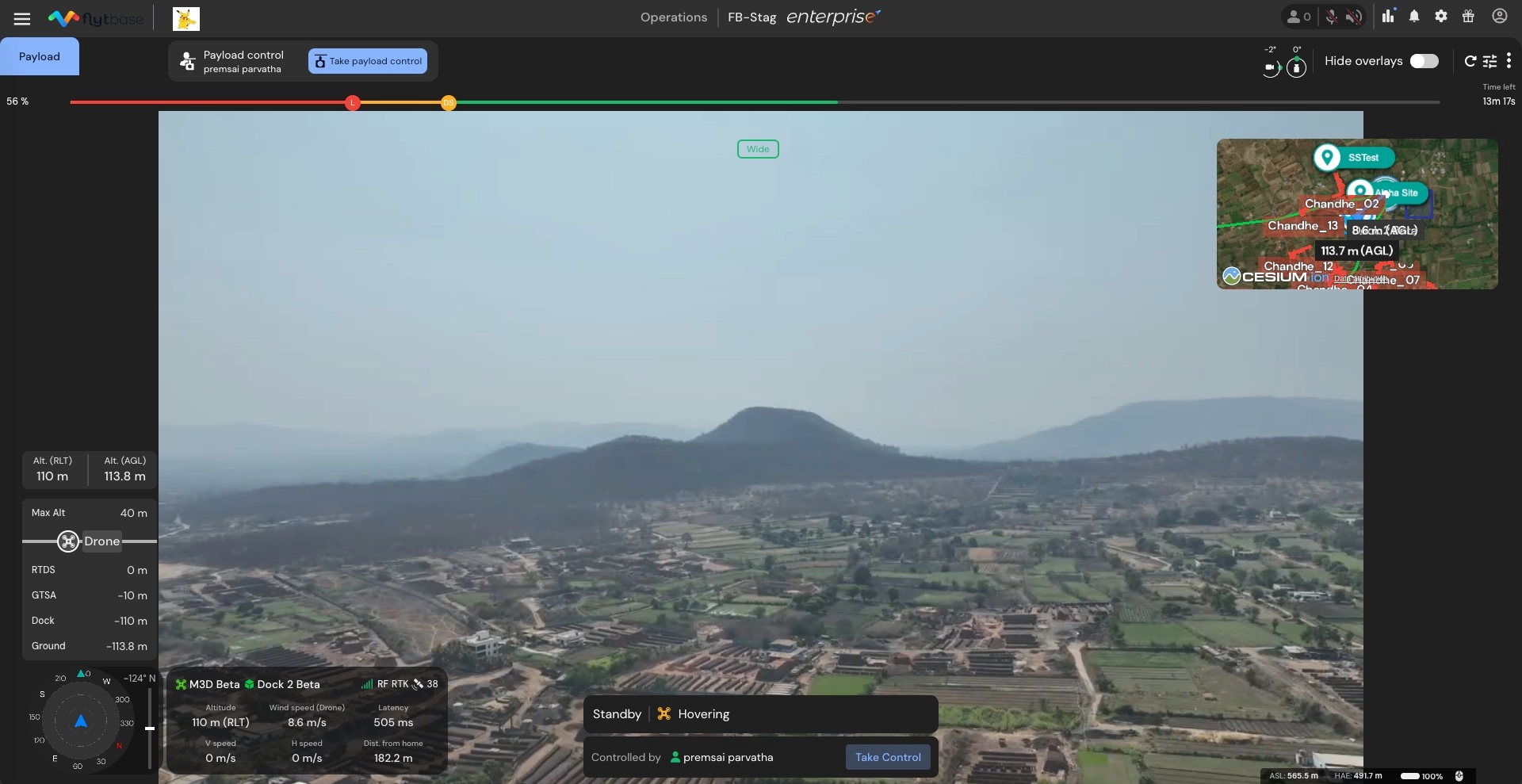

- Vous pouvez également voir ces informations dans la cockpit view.
Warnings
Warning

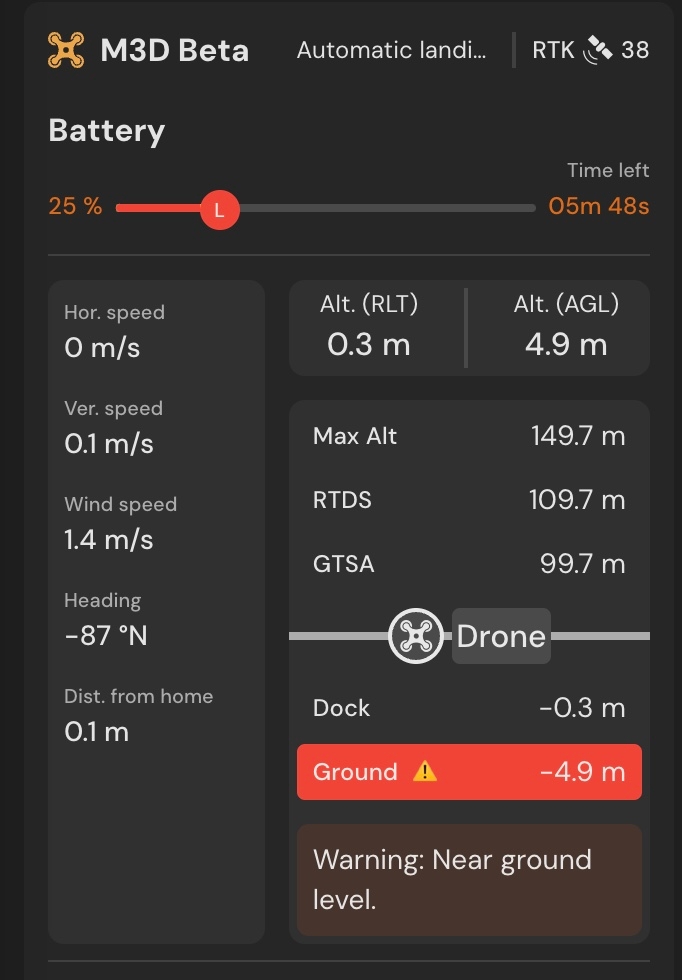

Lorsque le drone se trouve à moins de 20 mètres du sol (p. ex. lors d’un atterrissage), un avertissement s’affiche.
Warning

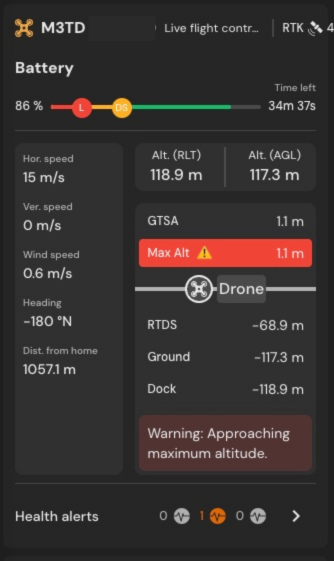

Lorsque le drone se trouve à moins de 20 mètres de son altitude maximale, un avertissement s’affiche, avec la distance d’ascension restante mise en évidence.
